Neutron Virutal Network

画得非常好的三张图,借用一用,版权信息在最后

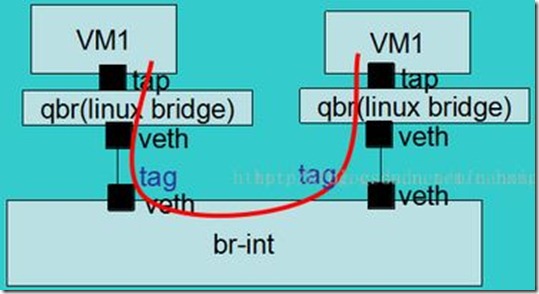

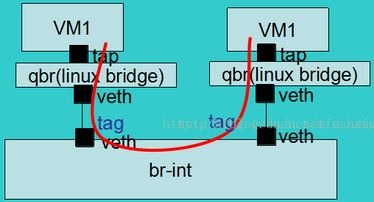

1:如果是处在相同的节点上,同一个tenant的同一个子网下的虚拟机进行通信,直接经过br-int就完成了

1

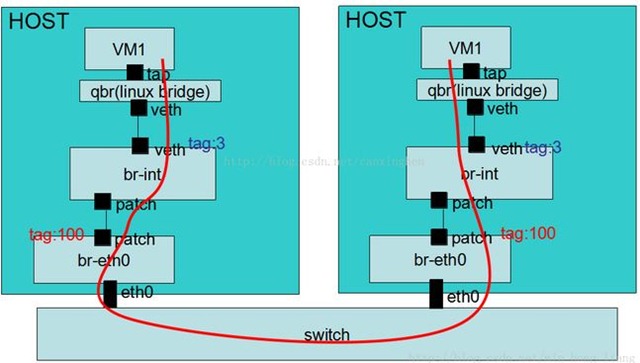

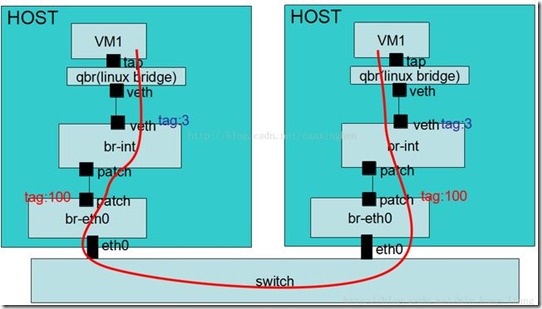

2:如果是处在不同的节点上,同一个tenant的同一个子网下的虚拟机进行通信,会经过物理交换机来完成

2

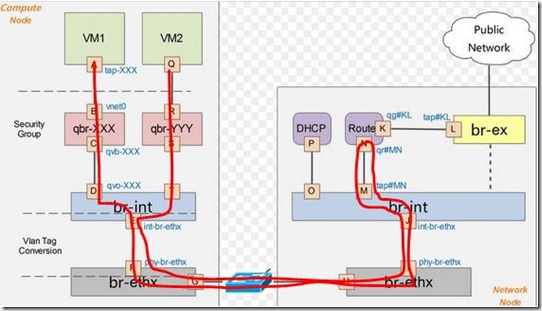

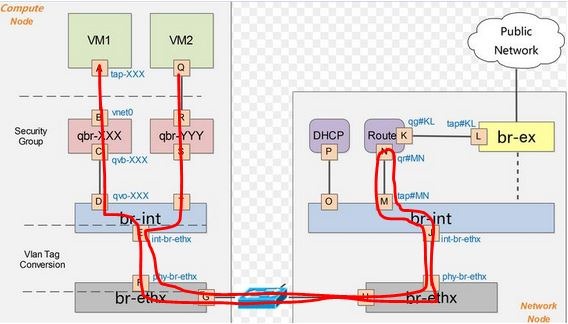

3:除此之外跨子网的虚拟机进行通信,都要经过网络节点的route来路由

3







抠图来自:http://www.cnblogs.com/sammyliu/p/4626419.html
